발명의 내용

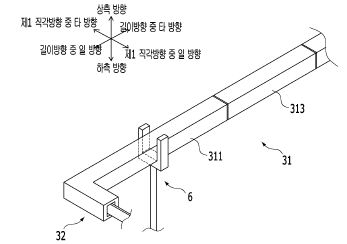

받침 지지형 연결구조를 이용한 안전진단시 구조체 간격 확인 장치가 개시되며, 상기 받침 지지형 연결구조를 이용한 안전진단시 구조체 간격 확인 장치는 바 부재; 타단이 상기 바 부재의 일단과 연결되는 시트 부재; 길이 방향을 따라 연장되도록 배치된 상기 바 부재가 상기 길이 방향을 따라 이동 가능하게 가이드하고, 상기 길이 방향을 따라 연장되다가 상기 길이 방향과 직교하는 제1 직각 방향 중 일 방향으로 구부러져 연장되도록 배치된 상기시트 부재가 상기 길이 방향과 상기 제1 직각 방향을 따라 이동 가능하게 가이드하는 부재 가이드부를 포함하는 하우징; 및 상기 바 부재를 상기 길이 방향을 따라 이동시키는 구동력을 상기 바 부재에 전달하는 구동력 전달유닛을 포함하되, 선형부의 하향 처짐이 방지되도록 상기 선형부를 교량하부구조에 대하여 받쳐 지지하는 받침기구를 포함하고, 상기 받침기구는, 상기 선형부의 연결 하우징 블록 또는 확장 하우징 블록의 하면을 지지하는 받침대 및 상기 받침대의 하측과 연결되어 상기 받침대를 지지하는 지지 부재를 포함할 수 있다.
