발명의 내용

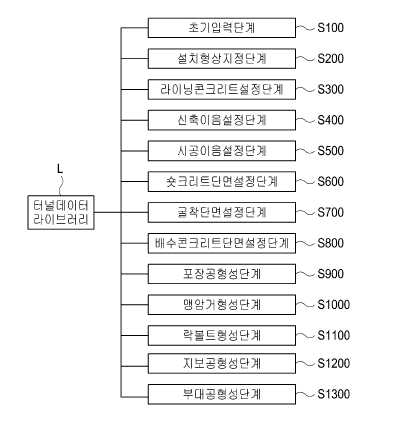

본 발명에 따른 3차원 터널 설계 방법은 공사현장의 사업명 및 초기데이터를 입력하는 초기입력단계(S100); 터널구조물(A)의 연장을 설정하기 위해, 점(point) 또는 라인(Line)으로 터널구조물의(A)의 종방향 설치형상을 지정하는 설치형상지정단계(S200); 설치형상지정단계(S200)로 생성된 라인(Line)을 따라 라이닝콘크리트 단면(10)을 설정하는 라이닝콘크리트설정단계(S300); 라이닝콘크리트에 신축이음(J)을 설정하는 신축이음설정단계(S400); 라이닝콘크리트의 시공이음(CJ)을 설정하는 시공이음설정단계(S500); 라이닝콘크리트의 외면에 숏크리트 단면(20)을 설정하는 숏크리트단면설정단계(S600); 총 굴착단면(30)을 설정하는 굴착단면설정단계(S700); 배수콘크리트단면(40)을 설계하는 배수콘크리트단면설정단계(S800); 도로포장부(50)를 형성하는 포장공형성단계(S900); 잡석채움공으로 맹암거(60)를 형성하는 맹암거형성단계(S1000); 락볼트(70)를 형성하는 락볼트형성단계(S1100); 내부지보공을 형성하는 지보공형성단계(S1200); 기타 부대공을 형성하는 부대공형성단계(S1300);을 포함한다.
